RFID智慧食堂结算台：13.56MHz射频识别技术，批量读取餐具芯片实现极速结算

一、产品定位与技术路线

RFID结算台是面向智慧食堂、团膳餐厅等场景推出的射频识别智能结算设备。与前述基于计算机视觉的结算方案不同，本产品采用射频识别（RFID）技术，通过在餐具底部或边缘植入微型RFID芯片（符合ISO15693或ISO18000-3标准），读写器发射射频信号并感应芯片返回的ID信息，从而快速识别出一整盘餐具所对应的菜品与价格。这种方式无需精确对准或逐个扫描，只需将餐盘放置在读写区域上方，即可在毫秒级内完成批量读取，实现“即放即走”的结算体验。

二、核心技术原理

RFID结算台的核心是一个工作频率为13.56MHz的高频读写器。当内置芯片的餐具进入读写器的射频场范围内（最远距离可达450mm），读写器通过天线发射能量激活芯片，芯片将存储的唯一ID码及菜品信息调制后回传。系统根据ID码在数据库中匹配菜品名称、单价及总价，随后在显示屏上呈现给就餐者。整个过程支持群读技术，可同时识别多只叠放或并排的餐具，互不干扰。

关键技术指标：

工作频率：13.56MHz（高频HF频段）

支持协议：ISO15693、ISO18000-3

射频输出功率：1~8W（可调）

最大读取速度：高达65张芯片/秒

读取距离：最远450mm

识别准确率：实际应用中接近100%（不受菜品形状、颜色、光照影响）

三、详细硬件组成

3.1 显示部分

设备配备双屏系统，分别面向操作员和就餐者：

操作屏：12英寸电容触摸屏，分辨率1024×768，支持多点触控。用于管理员菜单维护、异常处理、支付确认等操作。接口为HDMI + VGA + USB触摸接口，供电DC12V。

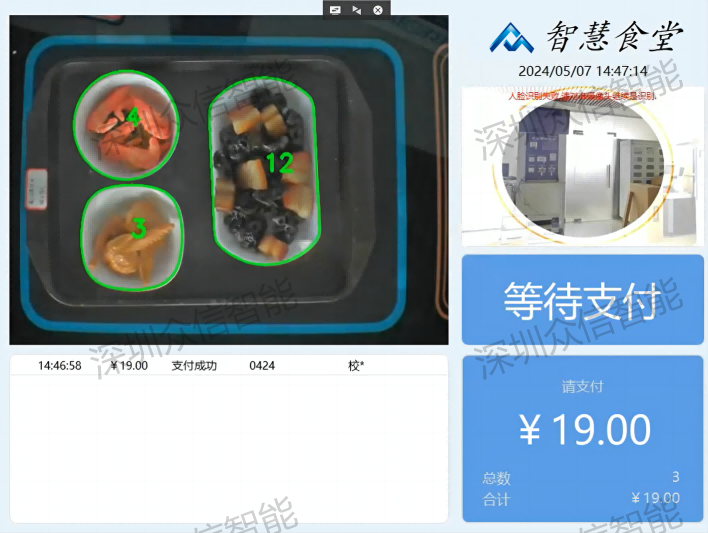

客户信息屏：15英寸液晶显示屏，分辨率1024×768@60Hz。面向就餐者显示用户信息、菜品明细、应付金额。可扩展集成人脸识别摄像头。

双屏均采用HDMI接口，最高支持4K@60Hz输出（需主机支持），画面清晰流畅。

3.2 主机部分

主板与CPU：Intel Core系列处理器，兼容Windows 10/8/7及Linux操作系统。

内存：8GB DDR4（主板最大支持64GB）。

硬盘：256GB SSD固态硬盘。

显示输出：支持HDMI + VGA，可实现独立双显示（操作屏与客户屏内容不同）。

接口：2个SATAⅡ、6个USB、1个串口。

工作温度：-10℃～60℃；存储温度：-20℃～80℃；湿度范围5%～95%（非凝结状态）。

3.3 餐具识别部分（RFID读写器）

工作频率：13.56MHz，属于高频（HF）频段，抗金属和抗液体干扰能力优于低频，且读取距离适中。

支持协议：ISO15693与ISO18000-3标准，兼容市面上绝大多数RFID餐具芯片。

射频输出功率：1~8W可调，可根据现场环境调节功率以控制读取距离和抗干扰能力。

读取速度：高达65张/秒，即使餐盘中包含十多只碗碟，也能在毫秒内完成全部识别。

读取距离：最远450mm，允许餐盘距离读写器天线面板一定的空间余量，降低放置精度要求。

通信接口：RS232、RS485、以太网，方便与主机及后台系统对接。

供电：12V DC，1.5A。

3.4 IC卡与扫码一体模块

IC卡读卡器：工作频率13.56MHz，支持ISO14443A协议（兼容Mifare系列卡片）。识别距离0~10cm，用于就餐者刷校园卡或企业一卡通。通信接口RS232，5V DC供电。

扫码器：采用5600K LED照明光源，图像传感器为640像素（H）×480像素（V），处理器为ARM 32-bit。可解析最小4MIL/0.1mm的一维或二维码（PCS90%）。解码景深0~15cm，读取角度ROLL: 0~360°、PITCH: ±65°。环境光抗度高达10000 LUX，在强光环境下仍能稳定扫码。支持支付宝、微信等被扫付款码。

3.5 电源与整机结构

专业电源：输出DC12V，最大功率100W。输入电压范围180VAC~260VAC，带过流保护，适应不稳定的市电环境。

整机尺寸：1298mm（长）×600mm（宽）×1150mm（高）。

整机接口：以太网口（RJ45），用于联网传输交易数据。

材质：机身采用钣金材质，台面为钢化玻璃，耐磨易清洁。

整机重量：50kg。

工作温度：-10℃～50℃；工作湿度：20%～90% RH（不结露）。

扩展环境参数：存储温度-40℃～85℃，湿度30%～95% RH，适应严苛的运输与仓储条件。

四、功能特点

4.1 批量高速识别

RFID读写器可在极短时间内同时识别整个餐盘内的所有芯片餐具，无需逐个对准或摆放整齐。每秒65张的读取能力使得结算几乎无感知延迟，就餐者放下餐盘即完成识别。

4.2 稳定可靠，不受环境影响

视觉方案受光照、反光、菜品重叠、餐具磨损等影响；RFID方案完全不受此类因素干扰。

即使在油污、水汽、昏暗环境下，读写器依然能准确读取芯片ID。

适合高度油腻、菜品样式多变的中餐团膳场景。

4.3 双频段识别与多元支付

一台设备集成13.56MHz RFID读写器（用于餐具识别）、13.56MHz IC卡读卡器（用于一卡通）、扫码器（用于移动支付二维码）。

支持人脸识别扩展（客户屏集成摄像头）。

就餐者可刷校园/企业卡、扫手机付款码、刷脸，三种方式自由选择。

4.4 可调节射频功率

读写器输出功率可在1~8W范围内调节，适应不同大小、材质的餐盘和不同食堂的布置要求。功率调低可减少误读邻近餐盘的可能性；功率调高可支持更大尺寸的餐盘或更远的放置距离。

4.5 断网持续运行

虽然RFID结算台通常建议联网以同步交易数据，但其核心识别与本地结算功能完全支持离线模式。本地数据库存储芯片ID与菜品价格的映射关系，断网期间交易记录缓存于主机，网络恢复后自动上传。数据传输方式支持TCP/IP以太网、Wi-Fi、4G（选配）。

五、适用场景与对比优势

典型适用场景：

标准化程度高、餐具统一且预先植入芯片的中大型食堂

对结算速度要求极高（每秒须处理多人同时放盘）的高校餐厅

环境光照复杂（如户外食堂窗口、灯光昏暗的食堂角落）

要求极低误读率、不希望因菜品形态变化导致识别错误的场景

RFID方案 vs 视觉方案的核心差异：

识别原理：RFID依赖电子芯片回传ID，与餐具外观无关；视觉依赖图像算法识别形状、颜色、菜品。

部署前置成本：RFID需要采购芯片餐具或对现有餐具进行植芯改造，初始投入较高；视觉无需芯片，普通餐具即可，初始成本低。

识别稳定性：RFID极高，完全不受菜品残留、油污、光照影响；视觉受环境影响相对明显，但通过补光和算法可维持在99.9%以上。

维护成本：RFID需注意芯片脱落或损坏，更换成本稍高；视觉仅需清洁相机镜头和光源。

使用便利性：RFID无需精确摆放，餐盘任意方向放入读写区内皆可；视觉要求餐具不严重叠放且识别区需露全貌。

结算速度：两者都能做到≤1秒，RFID在批量读取更多餐具（如15个以上）时略占优势。

RFID结算台更适合：已有芯片餐具基础、追求极致稳定性和抗干扰能力、预算允许进行餐具改造的食堂。

六、安装与部署注意事项

台面读写区：钢化玻璃下方内置读写器天线，请勿在读写区覆盖金属板或强力电磁屏蔽材料。

餐具芯片标准：需选用符合ISO15693或ISO18000-3标准的高频RFID餐具芯片，建议与设备供应商进行兼容性测试。

供电与接地：AC220V电源需可靠接地，避免静电干扰射频识别。

网络部署：推荐使用以太网有线连接，确保大流量数据稳定上传；Wi-Fi和4G适用于临时或无网线环境。

设备放置：整机尺寸1298×600×1150mm，占地约0.78平方米，重量50kg，建议安装于坚固地面（瓷砖或水泥地），无需特殊加固。

七、兼容性与系统集成

一卡通系统：通过RS232或以太网对接主流一卡通厂商协议，支持实时黑名单验证与离线白名单扣费。

移动支付：扫码器已集成支付宝、微信支付官方解码库，可直接调用支付接口。

后台管理：提供API接口，支持菜品与餐具芯片ID的绑定、解绑，交易记录查询，设备状态监控，读写器功率远程调节。

数据安全：芯片ID采用加密存储，防止伪造卡片恶意扣费；通信链路支持TLS加密。

八、总结

RFID结算台是为智慧食堂提供高可靠、超快速、全环境适应结算能力的射频识别解决方案。它通过13.56MHz高频读写器、ISO15693协议、最高65张/秒的群读性能，实现了无需精确对准、不受油污光照影响的批量餐具识别。设备集成双屏显示、IC卡读卡、扫码器及可扩展人脸摄像头，支付方式覆盖团膳主流需求。整机尺寸1298×600×1150mm，重量50kg，结构坚固，适合固定部署。虽然需要餐具植入芯片的初始投入，但其近乎100%的识别准确率和极低的环境敏感性，使其成为追求极致稳定体验的大型食堂、高校餐厅的不二之选。
